Die kanadische Norm für systematische Sicherheitsinspektion von Spielplatzgeräten und Fallschutzbelägen.

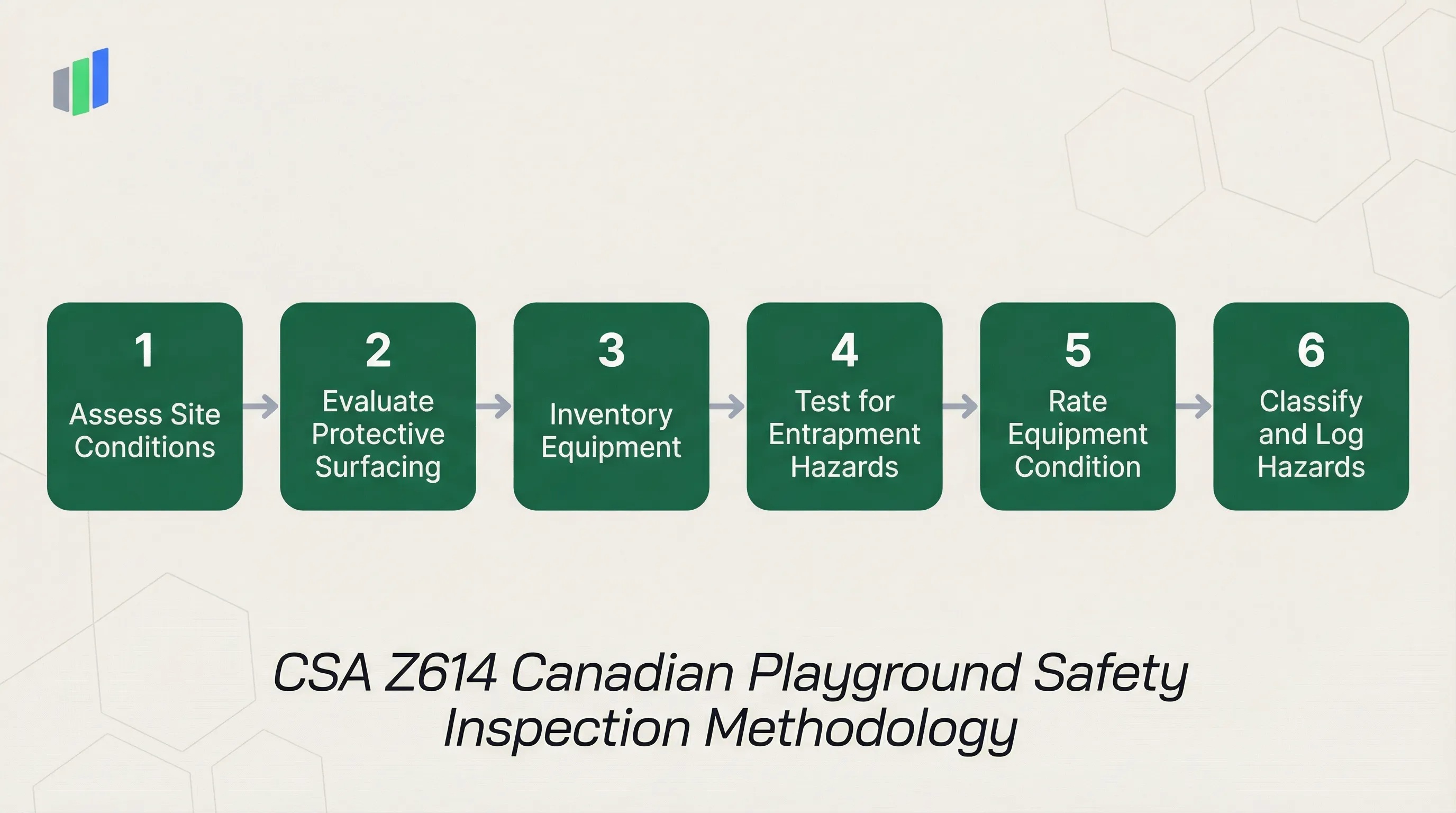

CSA Z614 erkennt an, dass Spielplatzsicherheit nicht durch einen einzigen Inspektionsansatz aufrechterhalten werden kann. Die Norm definiert drei Inspektionsebenen, die jeweils für eine unterschiedliche Häufigkeit und Tiefe der Bewertung konzipiert sind. Die visuelle Inspektion (täglich/wöchentlich) ist ein schneller Rundgang zur Erkennung offensichtlicher Gefährdungen wie zerbrochenes Glas, Vandalismus, fehlende Komponenten und stehendes Wasser. Diese Ebene erfordert keine Spezialinstrumente und kann von geschultem Wartungspersonal durchgeführt werden. Ihr primärer Zweck ist die schnelle Gefährdungserkennung, damit lebensbedrohliche Zustände erkannt werden, bevor Kinder die Geräte benutzen.

Die detaillierte Inspektion (monatlich/saisonal) untersucht Verschleißmuster, Schraubenfestigkeit, strukturelle Stabilität und Belagtiefe. Auf dieser Ebene testet der Inspektor bewegliche Teile physisch, prüft lose Schrauben und vorstehende Hardware und verifiziert, dass der Fallschutzbelag nicht unter die Mindesttiefenschwellen verdichtet oder verschoben wurde. Saisonales Timing ist im kanadischen Klima wichtig, wo Frost-Tau-Zyklen Fundamente lockern, Gummioberflächen reißen und Holzhackschnitzel verdichten können. Das umfassende Audit (jährlich/vor Inbetriebnahme) ist die gründlichste Bewertungsebene. Es verifiziert die vollständige Konformität mit CSA Z614, einschließlich Einklemmungsprobe-Tests mit standardisierten Lehren, Fallhöhenmessung gegen Belag-Kritischehöhen-Bewertungen und einer vollständigen strukturellen Integritätsbewertung. Das umfassende Audit wird typischerweise von einem Canadian Certified Playground Inspector (CCPI) durchgeführt und erzeugt einen formellen Konformitätsbericht. Eine Nachinstallationsinspektion folgt dem gleichen Umfang wie das umfassende Audit und ist erforderlich, bevor neue oder modifizierte Geräte der Öffentlichkeit zugänglich gemacht werden.

Für den verwandten US-Spielplatzsicherheitsrahmen siehe den ASTM F1487 Spielplatzstandard.

Die CSA Z614-Gerätezustandsbewertung ist eine fünfstufige Skala, die den allgemeinen physischen Zustand jeder Spielstruktur oder jedes einzelnen Geräts erfasst. Im Gegensatz zum Gefährdungsklassifizierungssystem, das unmittelbare Sicherheitsrisiken behandelt, spiegelt die Zustandsbewertung die langfristige Anlagengesundheit wider und informiert die Kapitalersatzplanung. Eine Bewertung von 1 (Ausgezeichnet) zeigt neues oder neuartiges Gerät ohne sichtbaren Verschleiß an. Eine Bewertung von 2 (Gut) beschreibt Geräte mit geringfügigem kosmetischem Verschleiß wie verblasster Farbe oder oberflächlichen Kratzern, aber voll funktionsfähig ohne erforderliche Reparaturen. Eine Bewertung von 3 (Ausreichend) signalisiert mäßigen Verschleiß, bei dem das Gerät funktionsfähig bleibt, aber vorbeugende Wartung empfohlen wird. Typische Zustände sind abgenutzte Schaukellager, geringer Oberflächenrost an Metallkomponenten und Trocknungsrisse an Holzelementen.

Eine Bewertung von 4 (Schlecht) zeigt erheblichen Verschleiß oder Korrosion an, die das Gerät nahe ans Lebensende bringt. Auf dieser Stufe ist eine Reparatur erforderlich, um einen sicheren Betrieb aufrechtzürhalten, und der Inspektor sollte das Mängelprotokoll abgleichen, um sicherzustellen, dass alle zugehörigen Gefährdungen mit entsprechenden Prioritätsklassen dokumentiert sind. Eine Bewertung von 5 (Kritisch) bedeutet, dass ein strukturelles Versagen unmittelbar bevorsteht oder bereits vorliegt und das Gerät sofort außer Betrieb genommen oder vollständig ersetzt werden muss. Im Inspektionsformular erfasst jeder Geräteeintrag die Zustandsbewertung zusammen mit Gerätetyp, Altersgruppen-Design (Kleinkind, Kind oder Alle Altersgruppen), Hersteller und Anlagenkennzeichnung. Diese Kombination ermöglicht es Gemeinden, Verschlechterungstrends pro Gerätetyp und Hersteller über aufeinanderfolgende Inspektionszyklen zu verfolgen und datengestützte Beschaffungsentscheidungen zu unterstützen.

Das A-B-C-Gefährdungsklassifizierungssystem ist der Eckpfeiler des kanadischen Spielplatz-Risikomanagements. Verwendet von zertifizierten kanadischen Spielplatzinspektoren und übernommen in kommunalen, schulischen und Kinderbetreuungseinrichtungs-Inspektionsprogrammen, übersetzt dieses dreistufige Prioritätssystem Inspektionsbefunde in umsetzbare Wartungszeitpläne. Klasse A (Lebensbedrohlich) bezeichnet Zustände mit dem Potenzial, dauerhafte Behinderung, Lebensverlust oder Verlust eines Körperteils zu verursachen. Kopf- und Halseinklemmung in Öffnungen zwischen 89 mm und 230 mm, schwere strukturelle Fäulnis an tragenden Elementen und fehlende Sprossen an erhöhten Klettergeräten sind typische Klasse-A-Befunde. Die erforderliche Reaktion ist sofortig: das Gerät muss durch Absperrung, Demontage oder physische Barrikade außer Betrieb genommen werden, bis die Gefährdung behoben ist.

Klasse B (Schwerwiegend) umfasst Zustände, die eine schwere Verletzung mit vorübergehender Behinderung verursachen könnten. Vorstehende Schrauben mit mehr als zwei Gewindegängen, unzureichende Belagtiefe unter dem erforderlichen Minimum, scharfe Kanten durch Materialermüdung oder Vandalismus und Quetsch- oder Scherpunkte an beweglichen Geräten werden als Klasse B klassifiziert. Die erwartete Reaktion ist baldmöglichste Reparatur, typischerweise innerhalb von 24 bis 48 Stunden im regulären Wartungszyklus. Klasse C (Geringfügig) erfasst Zustände, die geringfügige, nicht behindernde Verletzungen verursachen können oder eine technische Nichteinhaltung von CSA Z614 ohne unmittelbares Risiko darstellen. Fehlende Altersgruppenmarkierungen, kosmetische Schäden, geringfügige Entwässerungsprobleme und S-Haken, die geschlossen aber leicht abgenutzt sind, fallen in Klasse C. Diese Punkte werden überwacht und zur Reparatur eingeplant, wenn Ressourcen verfügbar sind. Im digitalen Formular wählt der Inspektor die Gefährdungsklasse für jeden Mängeleintrag zusammen mit der empfohlenen Maßnahme, die von Überwachen und Anziehen/Einstellen über Reparatur, Ersetzen, Sofortige Geräteentfernung bis hin zu Belag-Nachfüllen reicht.

Stürze sind die häufigste Ursache für Spielplatzverletzungen in Kanada, und das Fallschutzsystem ist die primäre Verteidigung gegen schwere sturzbedingte Traumata. CSA Z614 Abschnitt 10 verlangt, dass stoßmindernder Belag mindestens 1,8 Meter in alle Richtungen vom Umfang jedes Geräts mit Fallhöhe reicht. Die Norm erkennt acht Belagsystemtypen an, jeweils mit unterschiedlichen Installationsanforderungen, Wartungseigenschaften und kritischen Höhenbewertungen. Holzhackschnitzel (Engineered Wood Fiber, EWF) sind das häufigste Schüttmaterial und erfordern eine Mindestinstallationstiefe von 300 mm für ausreichende Stoßminderung bei Fallhöhen bis etwa 3 Meter. Sand und Kiesel sind ebenfalls akzeptierte Schüttmaterialien. Gebundene Oberflächen umfassen gegossenen Gummi (PIP), Gummifliesen und Kunstrasen, die alle ASTM-F1292-Stoßminderungstests bestehen müssen. Boden und Gras sind für Geräte mit Fallhöhen über 450 mm ausdrücklich nicht normkonform.

Das Inspektionsformular erfasst drei Tiefenmessungen an verschiedenen Stellen für Schüttmaterialien, was die CSA-Z614-Anforderung widerspiegelt, die Tiefe an stark frequentierten Bereichen zu überprüfen, wo Verschiebung und Verdichtung am wahrscheinlichsten sind. Eingangspunkte, Rutschenausläufe und Schaukel-Landezonen sind die primären Messorte. Das Belagzustandsfeld dokumentiert sechs Zustände: Gut, Verdichtet (Auflockern erforderlich), Verschoben (Auswurfbereiche), Verunreinigt (Schutt oder Glas), Abgenutzt/Rissig (bei gebundenen Oberflächen) und Lücken/Ablösung (bei Fliesensystemen). Der Entwässerungsstatus wird separat erfasst, da stehendes Wasser und Eisbildung sowohl die Stoßminderungskapazität reduzieren als auch Rutschgefahren schaffen können. Bei umfassenden Audits unterstützt die Norm auch die Erfassung von HIC- (Head Injury Criterion) und Gmax-Werten aus TRIAX-Stoßprüfungen, wobei HIC 1000 und Gmax 200 nicht überschreiten dürfen.

Für den US-Ansatz zu Spielplatz-Belagsanforderungen siehe den CPSC 325 Spielplatzsicherheitsstandard.

Was die CSA Z614-Inspektionsmethodik auszeichnet, ist ihr rigoroser Ansatz bei Einklemmungs-, Verfangens- und Vorsprungsgefahren. Diese werden nicht nur durch allgemeine visuelle Beobachtung bewertet, sondern erfordern spezifische Sondenprüfungen während umfassender Audits. Kopf- und Halseinklemmung ist die kritischste Gefahrenkategorie. Die Norm definiert gefährliche Öffnungen als solche zwischen 89 mm und 230 mm, durch die der Körper eines Kindes hindurchgleiten kann, der Kopf jedoch nicht herauskommen kann. Diese Öffnungen werden mit standardisierten starren Sonden getestet, die die Rumpf- und Kopfdimensionen eines Kindes simulieren. V-förmige Öffnungen und teilweise geschlossene Räume erfordern besondere Aufmerksamkeit, da ein Kind mit den Füßen voran in einen sich verengenden Spalt gleiten kann, der Kopf oder Hals einklemmt. Jede Öffnung am Gerät innerhalb des Griffbereichs der vorgesehenen Altersgruppe muss während eines umfassenden Audits bewertet werden.

Verfangensgefahren betreffen Vorsprünge, Spalte oder Hardware, die Kleidungsverschlüsse, Kordelzüge oder Zubehör einfangen können. Die Norm unterscheidet zwischen einem Vorsprung (eine Komponente, die von der Geräteoberfläche absteht) und einer Protrusion (ein Vorsprung, der die zulässige Grenze überschreitet oder Verfangenspotenzial hat). Eine Schraube, die mehr als zwei Gewindegänge über die Mutter hinausragt, wird als Protrusionsgefahr klassifiziert. Quetsch- und Scherpunkte entstehen dort, wo bewegliche Komponenten Klemmzonen erzeugen, wie der Drehpunkt einer Wippe, die Kettenaufhängung einer Schaukel oder die Drehachse eines Karussells. Das Inspektionsformular erfasst diese Gefahren durch ein Mehrfachauswahlfeld, das es dem Inspektor ermöglicht, einen oder mehrere von sechs Gefahrentypen für jedes Gerät zu markieren: Keine, Kopf-/Halseinklemmung, Kleidungsverfangen, Scharfe Kante/Spitze, Protrusion (Schraube über zwei Gewindegänge) und Quetsch-/Scherpunkt. Dieser Mehrfachauswahlansatz ist entscheidend, da ein einzelnes Gerät häufig mehrere gleichzeitige Gefahrentypen aufweist, die jeweils dokumentiert und behoben werden müssen.

Die Norm wird veröffentlicht und gepflegt von der CSA Group. Inspektorzertifizierung und Schulungsprogramme werden verwaltet vom Canadian Playground Safety Institute (CPSI).
