Die deutsche Norm fuer Planung, Bemessung und Inspektion von Versickerungsanlagen zur nachhaltigen Regenwasserbewirtschaftung.

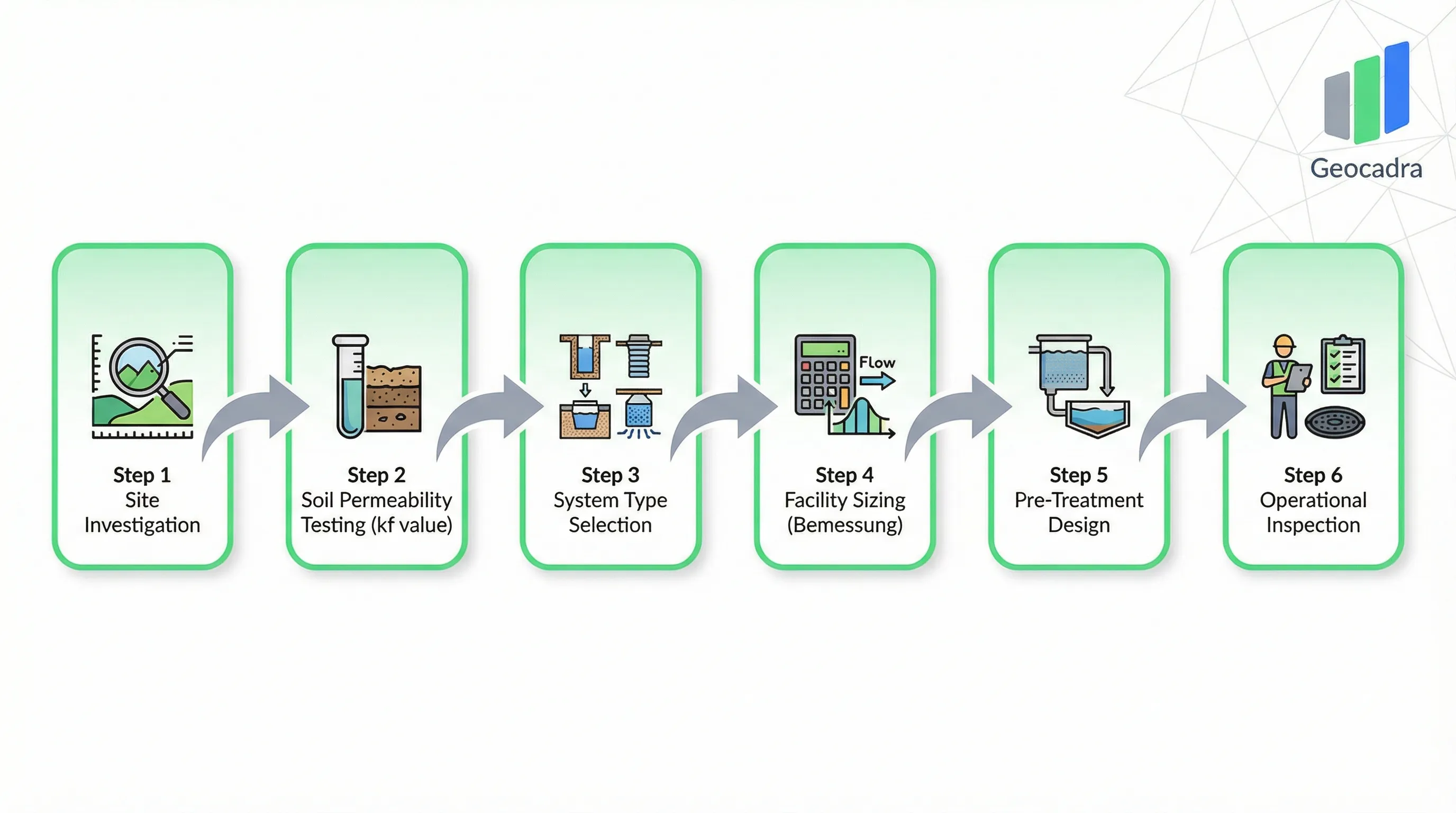

DWA-A 138 definiert eine Hierarchie von Versickerungsanlagentypen, von einfachen oberflaechenbasierten Verfahren bis zu komplexen unterirdischen Bauwerken. Die Norm empfiehlt ausdruecklich die Flaechenversickerung als bevorzugte Loesung, wo die Standortbedingungen es erlauben, da sie die laengste Kontaktzeit zwischen Niederschlagswasser und der biologisch aktiven Oberbodenschicht bietet. Dieser verlaengerte Kontakt ermoeglicht natuerliche Filtration, Adsorption und mikrobiellen Abbau von Schadstoffen bevor das Wasser den Grundwasserspiegel erreicht.

Die Muldenversickerung nutzt flache begrünte Vertiefungen, typischerweise 200 bis 300 mm tief, zur temporaeren Speicherung und Versickerung von Niederschlagswasser. Mulden kombinieren Speichervolumen mit den Reinigungsvorteilen einer bewachsenen Oberflaechenschicht und sind der am haeufigsten umgesetzte Anlagentyp in deutschen Wohngebieten. Mulden-Rigolen-Systeme ergaenzen einen unterirdischen kiesgefeullten Graben unter der Mulde und bieten zusaetzliches Speichervolumen fuer Standorte, an denen die Bodendurchlaessigkeit allein nicht ausreicht um Starkregenereignisse durch Oberflaechenversickerung zu bewaeltigen.

Die Rohr-Rigolenversickerung nutzt unterirdische Kiesbetten oder modulare Speicherelemente in Geotextilumhuellung zur vollstaendig unterirdischen Versickerung. Diese Methode eignet sich fuer Standorte mit begrenzter Oberflaechenflaeche wie dichte staedtische Umgebungen. Die Schachtversickerung leitet Wasser durch einen vertikalen Schacht direkt in eine durchlaessige Bodenschicht und umgeht dabei die biologisch aktive Oberbodenschicht. DWA-A 138 beschraenkt die Schachtversickerung auf Situationen mit nachweislich sauberem Abfluss, da keine natuerliche Bodenbehandlung stattfindet. Die Wahl des Anlagentyps bestimmt unmittelbar die Vorbehandlungsanforderungen, Bemessungsberechnungen und Inspektionsintervalle.

Fuer einen ergaenzenden Ansatz zur nachhaltigen Stadtentwasserung siehe den CIRIA C753 SuDS Standard.

DWA-A 138 verlangt die Feldmessung des Durchlaessigkeitsbeiwerts (kf) in der geplanten Versickerungstiefe. Der kf-Wert, ausgedrueckt in Metern pro Sekunde (m/s), quantifiziert wie schnell Wasser unter gesaettigten Bedingungen durch die Bodenmatrix fliesst. Die Norm legt einen zulaessigen Bereich von 1 x 10^-3 m/s bis 1 x 10^-6 m/s fuer Versickerungsanlagen fest. Boeden mit kf-Werten ueber 1 x 10^-3 m/s (Grobkies) leiten Wasser zu schnell fuer eine ausreichende Schadstoffrueckhaltung, waehrend Boeden unter 1 x 10^-6 m/s (dichter Ton) zu langsam versickern um Niederschlagswassermengen effektiv zu bewirtschaften.

Die Norm empfiehlt In-situ-Pruefverfahren gegenueber Laboranalysen, da die ungestoerte Bodenstruktur die Versickerungsraten erheblich beeinflusst. Haeufig verwendete Verfahren sind der offene Versickerungsversuch und der Doppelring-Infiltrometerversuch. Mindestens drei Pruefstellen je geplanter Anlage werden empfohlen um die raeumliche Variabilitaet der Bodenbedingungen zu erfassen. Der Inspektor erfasst den Pruefstandort, die Tiefe unter Gelaendeoberkante, den gemessenen kf-Wert, die Bodenklassifikation nach DIN 18196 und den Grundwasserstand zum Pruefzeitpunkt. Der Mindestabstand zwischen der Sohle der Versickerungsanlage und dem mittleren hoechsten Grundwasserstand (MHGW) muss mindestens einen Meter betragen.

Die Bodenklassifikation erfolgt nach DIN 18196, die Boeden in Gruppen von GW (enggestuft-koerniger Kies) bis TL (leicht plastischer Ton) einteilt. Sandige Boeden (SW, SP, SE) und schluffige Sande (SU, ST) fallen generell in den zulaessigen kf-Bereich fuer Versickerung. Reine Tonboeden (TL, TM, TA) sind typischerweise ungeeignet. Das digitale Formular erfasst diese Bodenparameter zusammen mit der Pruefmethodik und ermoeglicht Ingenieuren die Konformitaetspruefung vor Genehmigung des Anlagenentwurfs.

DWA-A 138 verwendet ein vereinfachtes empirisches Verfahren zur Bestimmung der erforderlichen Groesse einer Versickerungsanlage. Die Berechnung bilanziert den Zufluss von versiegelten Flaechen waehrend eines Bemessungsniederschlags gegen den Abfluss durch Bodenversickerung. Die Grundgleichung lautet: V_erf = (r_D,n x A_u x D x 60) - (kf/2 x A_s x D x 60), wobei V_erf das erforderliche Speichervolumen in Litern, r_D,n die Bemessungsregenspende in Litern pro Sekunde pro Hektar fuer eine gegebene Dauer D und Wiederkehrzeit n, A_u die angeschlossene versiegelte Flaeche in Hektar, kf der Durchlaessigkeitsbeiwert in Metern pro Sekunde und A_s die Versickerungsflaeche in Quadratmetern ist.

Die Bemessungsregenspende wird aus KOSTRA-DWD 2020 (Koordinierte Starkniederschlags-Regionalisierungs-Auswertungen) abgeleitet, dem offiziellen deutschen Niederschlagsstatistik-Datensatz des Deutschen Wetterdienstes. Die Norm verlangt typischerweise eine Bemessung fuer eine 5-jaehrige Wiederkehrzeit (n=5, T=5a) als Minimum, wobei oertliche Behoerden haeufig eine 10- oder 20-jaehrige Wiederkehrzeit fuer Anlagen in empfindlichen Grundwasserschutzzonen fordern. Der Inspektor erfasst die KOSTRA-Gitterzellenkoordinaten, die gewaehlte Wiederkehrzeit und die resultierenden Bemessungsregenspenden fuer mehrere Dauerstufen im Formular.

Der iterative Bemessungsprozess prueft mehrere Niederschlagsdauern (typischerweise 5, 10, 15, 30, 60, 120, 180, 360, 720, 1080 und 1440 Minuten) um die massgebende Dauer zu identifizieren, die das maximale erforderliche Speichervolumen erzeugt. Kurze, intensive Niederschlaege erzeugen hohe Spitzenzufluesse aber kurze Dauern, waehrend lange, maessige Niederschlaege niedrigere Spitzenabfluesse aber anhaltende Volumina erzeugen. Die massgebende Dauer variiert je nach Standort: hochdurchlaessige Boeden mit grossen Versickerungsflaechen werden von Kurzzeitereignissen bestimmt, waehrend gering durchlaessige Boeden von Langzeitereignissen bestimmt werden.

Eine wichtige Besonderheit der DWA-A 138-Methodik ist die Anwendung eines Sicherheitsfaktors. Die Norm empfiehlt, in der Bemessungsberechnung nur den halben gemessenen kf-Wert (kf/2) zu verwenden, um langfristige Bodenkolmation, jahreszeitliche Schwankungen der Bodenfeuchte und Messunsicherheiten zu beruecksichtigen. Dieser konservative Ansatz bedeutet, dass die bemessene Anlage etwa doppelt so gross ist wie die Rohdaten der Bodenpruefung nahelegen wuerden, was einen erheblichen betrieblichen Puffer bietet. Ingenieure dokumentieren den angewandten Sicherheitsfaktor und etwaige zusaetzliche Aufschlaege der oertlichen Wasserbehoerde im Inspektionsformular.

Die Bemessungsniederschlagsdaten (KOSTRA-DWD 2020) fuer DWA-A 138 werden vom Deutschen Wetterdienst (DWD). Die vollstaendige Norm und begleitende Kommentare sind erhaeltlich bei der DWA Deutsche Vereinigung fuer Wasserwirtschaft.

Nicht jedes Niederschlagswasser ist sauber genug fuer die direkte Versickerung. DWA-A 138 kategorisiert versiegelte Flaechen in drei Belastungsklassen, die das erforderliche Vorbehandlungsniveau bestimmen. Unbedenkliche Flaechen umfassen Wohndaecher ohne Kupfer- oder Zinkverkleidung, Fussgaengerwege und Terrassen. Von diesen Flaechen stammender Abfluss kann ohne Behandlung ueber jeden Anlagentyp versickert werden. Tolerierbare Flaechen umfassen Anliegerstrassen mit geringem Verkehrsaufkommen (unter 5.000 Fahrzeuge pro Tag), PKW-Parkflaechen und Metalldaecher mit Kupfer- oder Zinkkomponenten. Abfluss von diesen Flaechen erfordert die Passage durch eine bewachsene Oberbodenschicht von mindestens 200 mm Dicke vor der Versickerung.

Nicht tolerierbare Flaechen umfassen Industriehoefe, LKW-Ladebereiche, Hauptstrassen mit mehr als 15.000 Fahrzeugen pro Tag und Flaechen auf denen Gefahrstoffe gehandhabt werden. DWA-A 138 verbietet grundsaetzlich die direkte Versickerung von Abfluss dieser Flaechen. Wenn Versickerung erforderlich ist, muessen spezialisierte Behandlungssysteme wie Sedimentationsbecken, Oelabscheider oder Pflanzenklaerbeete vorgeschaltet werden. Der Inspektor dokumentiert die angeschlossenen Oberflaechentypen, deren Belastungsklassifizierung und die installierten Vorbehandlungsmassnahmen fuer jede Versickerungsanlage.

Die Belastungsklassifizierung hat einen direkten Einfluss auf den zulaessigen Versickerungsanlagentyp. Flaechen- und Muldenversickerungssysteme bieten eine natuerliche Vorbehandlung durch die bewachsene Oberbodenschicht und sind daher fuer tolerierbaren Abfluss zugelassen. Rigolen- und Schachtversickerungssysteme umgehen diese natuerliche Behandlungsschicht und sind auf unbedenklichen Abfluss beschraenkt, sofern kein vorgeschaltetes mechanisches Vorbehandlungsaggregat installiert ist. Diese Beziehung zwischen Oberflaechenbelastungsklasse, Anlagentyp und Vorbehandlungsanforderung ist eine zentrale Entwurfsentscheidung, die das digitale Formular durch verknuepfte Dropdown-Auswahlen erfasst.

Fuer Regenwasser-Best-Management-Practices im US-amerikanischen Regulierungskontext siehe den EPA NPDES BMP Standard.

Versickerungsanlagen verschlechtern sich im Laufe der Zeit durch Bodenkolmation, Sedimentation, Vegetationsuebergriff und strukturelle Schaeden. DWA-A 138 definiert ein verbindliches Inspektionsregime, das die Sichtkontrolle der Anlagenoberflaeche und Zulaufbauwerke nach jedem bedeutenden Niederschlagsereignis, planmaessige Wartungsinspektionen mindestens zweimal jaehrlich (Fruehjahr und Herbst) und eine umfassende Funktionspruefung alle fuenf Jahre umfasst. Die Funktionspruefung verifiziert, dass die Anlage noch die Bemessungsversickerungsrate erreicht, indem die tatsaechliche Entleerungszeit nach Befuellung mit einem bekannten Wasservolumen gemessen wird.

Waehrend einer Routineinspektion bewertet der Inspektor den Zustand von Zulaufrohren, Ueberlaufbauwerken, Vorbehandlungseinrichtungen, der Versickerungsoberflaeche selbst und etwaigen unterirdischen Komponenten, die ueber Inspektionsschaechte zugaenglich sind. Wichtige Indikatoren fuer Leistungsminderung sind Stehwasser mehr als 24 Stunden nach einem Niederschlagsereignis, sichtbare Sedimentanreicherung auf der Versickerungsoberflaeche, Erosionsrinnen, Vegetationsausfall oder uebermassiger Unkrautwuchs sowie strukturelle Schaeden an Ein- oder Auslaufbauwerken. Das digitale Formular erfasst jeden dieser Zustandsindikatoren mit Schweregradbewertungen und Fotodokumentation.

Die von DWA-A 138 vorgeschriebenen Wartungsmassnahmen reichen von einfacher Vegetationspflege (Maehen, Entfernen von Unrat) bis zu invasiver Sanierung (Abtragen und Ersetzen der kolmatierten Oberbodenschicht). Die Norm legt fest, dass die Oberbodenschicht von Mulden- und Flaechenversickerungsanlagen jaehrlich aufgeraut und vollstaendig ersetzt werden soll, wenn die Versickerungsleistung unter 50% des Bemessungswerts faellt. Bei Rigolensystemen muss moeglicherweise die Geotextilumhuellung erneuert werden, wenn Feinsedimenteindringung zu anhaltender Kolmation fuehrt. Das Inspektionsformular zeichnet die Wartungshistorie und geplante naechste Massnahmen auf und erstellt damit einen Lebenszyklusbewirtschaftungsnachweis fuer die Anlage.
