Das verpflichtende sechsjährliche Strukturinspektionsprogramm für alle Parkgaragen und Parkstrukturen in New York City.

Das NYC PIPS-Programm verwendet keine konventionelle 1-bis-5 oder Buchstaben-Bewertungsskala. Stattdessen erhält jedes Strukturelement und die Gesamtstruktur eine von drei regulatorischen Klassifizierungen gemäß 1 RCNY §103-13. Dieses binäre Sicherheitsrahmenwerk lässt keinen Raum für subjektive Beurteilung—ein Element ist entweder sicher für den weiteren Gebrauch, sicher aber sanierungsbedürftig, oder eine unmittelbare Gefahr. Die SAFE-Klassifizierung zeigt an, dass das Element oder die Struktur keine Reparatur oder Wartung benötigt, um die strukturelle Integrität über die nächsten sechs Jahre aufrechtzuerhalten. Routinemäßige kosmetische Mängel wie ablösende Farbe oder geringe Oberflächenverfärbungen disqualifizieren keine SAFE-Bewertung, sofern sie die Tragfähigkeit oder Stabilität nicht beeinträchtigen.

SREM (Safe with Repairs and/or Engineering Monitoring — Sicher mit Reparaturen und/oder technischer Überwachung) ist die Zwischenklassifizierung für Zustände, die zum Inspektionszeitpunkt sicher sind, aber ohne Intervention innerhalb von ein bis sechs Jahren in einen unsicheren Zustand übergehen werden. Häufige SREM-Zustände umfassen mäßige Betonabplatzungen mit freiliegender Bewehrung ohne signifikanten Querschnittsverlust, durch Kettenschleifen oder Hammerklopfen erkannte Delamination und versagende Dehnungsfugendichtungen mit Wasserinfiltration. Der QPSI muss für jeden SREM-Befund eine Reparaturfrist festlegen, und der Gebäudeeigentümer ist rechtlich verpflichtet, Reparaturen innerhalb dieses Zeitrahmens abzuschließen. SREM-Befunde lösen auch die jährliche Beobachtungs-Checkliste aus, die den Eigentümer verpflichtet, Zustände zwischen den Inspektionszyklen zu überwachen.

Die UNSAFE-Klassifizierung signalisiert eine unmittelbare Gefahr für Personen oder Eigentum. Per Gesetz muss der QPSI bei jedem unsicheren Befund das DOB am selben Geschäftstag benachrichtigen — sowohl über einen 311-Anruf als auch über das DOB NOW: Safety-Portal. Physische Schutzmaßnahmen wie Gehwegüberdachungen, Netze, Abstützungen oder Bereichssperrungen müssen unverzüglich installiert werden. Reparaturen für unsichere Zustände müssen innerhalb eines Jahres nach der Zustandsbewertung abgeschlossen werden. Eine Parkstruktur kann keine SAFE-Gesamtklassifizierung erhalten, wenn auch nur ein einziges Element als UNSAFE eingestuft ist—die schlechteste Einzelbewertung bestimmt die Gesamtgebäudeklassifizierung.

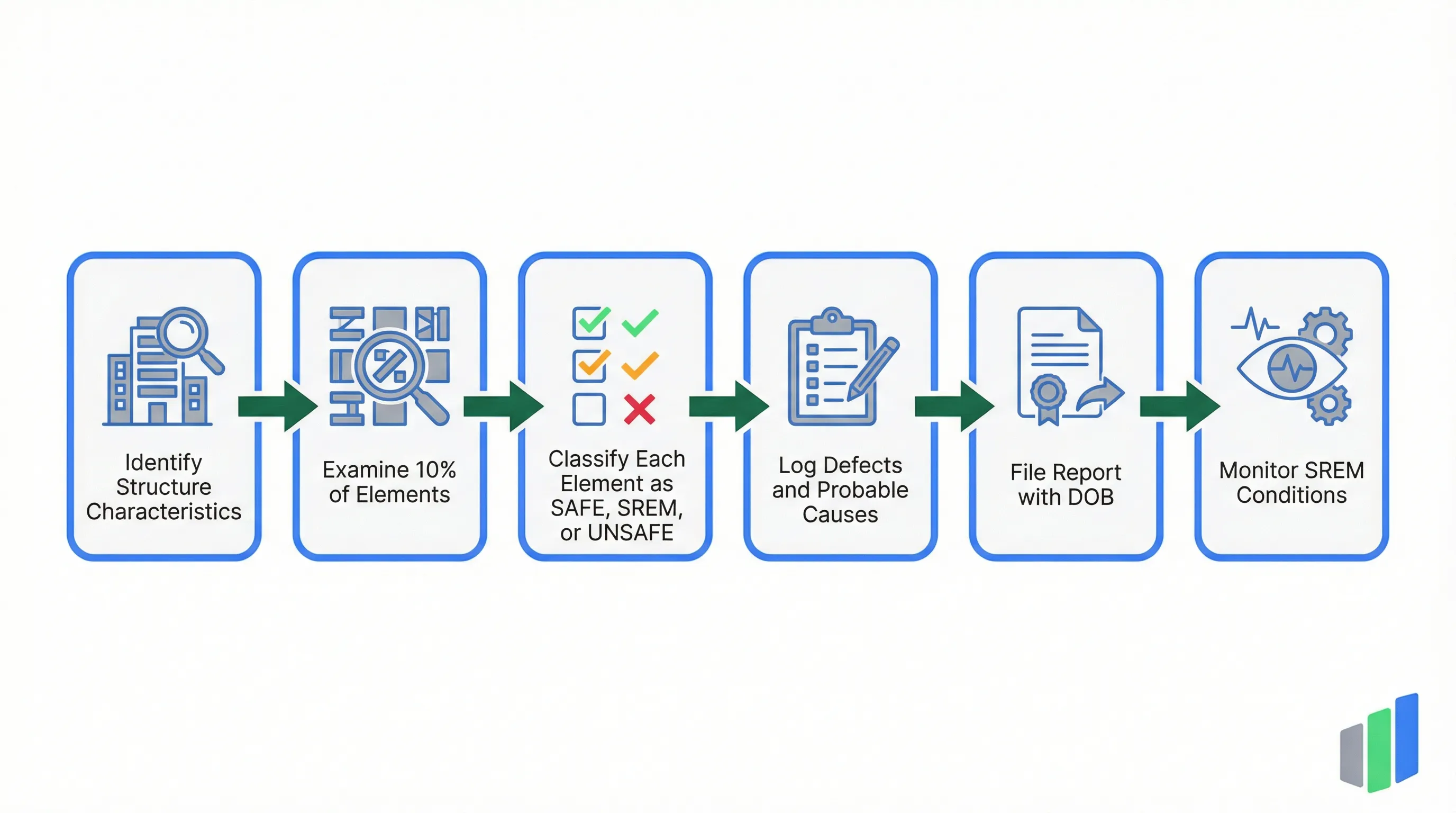

Das PIPS-Formular organisiert die physische Untersuchung in sechs Elementkategorien, die zusammen jede strukturelle und sicherheitsrelevante Komponente einer Parkstruktur abdecken. Tragkonstruktionen umfassen die primären lasttragenden Bauteile einschließlich Träger, Hauptträger und deren Verbindungen. Das Geschossdeckensystem behandelt die horizontalen Flächen, die Fahrzeuglasten tragen, ob Ortbetondecken, Fertigteil-Doppel-T-Platten oder Kassettendecken. Vertikale Tragelemente umfassen Stützen, tragende Wände und Fundamente oder Pfahlkopfplatten, die Vertikallasten in den Boden übertragen. Anbauteile sind nicht-tragende, aber sicherheitskritische Elemente wie Geländer, Brüstungen und Fahrzeugbarrieren—ein lockeres oder fehlendes Geländer wird nach NYC-Vorschriften automatisch als UNSAFE klassifiziert, da es eine unmittelbare Absturzgefahr darstellt.

Die Kategorie Abdichtung/Fugen umfasst Dehnungsfugen, Dichtungen, Entwässerungssysteme und Abdichtungsmembranen, die die Struktur vor Wasserinfiltration und Chloridangriff schützen. Versagende Abdichtung ist einer der häufigsten Auslöser für beschleunigte Verschlechterung bei Parkstrukturen, insbesondere im Nordosten der USA, wo im Winter stark Streusalz eingesetzt wird. Die Kategorie Verschleißschicht bewertet den verkehrstragenden Belag oder die Beschichtung auf der Tragdecke. Für jeden Mängeleintrag wählt der Inspektor sowohl die Elementkategorie als auch den spezifischen Komponententyp aus einer abhängigen Auswahlliste. Diese zweistufige Hierarchie stellt sicher, dass jede Beobachtung präzise innerhalb des Tragsystems verortet wird, sodass das DOB verfolgen kann, welche Komponententypen im städtischen Parkhausinventar die höchsten Verschlechterungsraten aufweisen.

Jeder Beobachtungseintrag im PIPS-Formular erfordert die Auswahl einer Mangelart aus einem standardisierten Katalog. Der Katalog umfasst neun Kategorien, die das gesamte Spektrum struktureller Verschlechterung in Parkstrukturen abdecken. Abplatzungen (Beton) bezeichnen den Verlust von Oberflächenmaterial durch Bewehrungskorrosion oder Frost-Tau-Wechsel, wobei oft korrodierte Bewehrung freigelegt wird. Delamination ist die interne Trennung von Betonschichten, die typischerweise durch Kettenschleifen oder Hammerklopfen erkannt wird, bevor sie zu sichtbaren Abplatzungen fortschreitet. Strukturelle Rissbildung bezieht sich auf Risse, die auf mögliche Überlastung, Setzung oder Planungsmängel hinweisen. Abschuppung und Zerfall beschreiben fortschreitende Oberflächenverschlechterung durch chemischen Angriff oder wiederholte Frost-Tau-Belastung.

Korrosion (Bewehrung/Stahl) umfasst sowohl eingebettete Bewehrung als auch freiliegende Stahlbauteile einschließlich Querschnittsverlust durch Oxidation. Verschiebung oder Ausbeulung zeigt an, dass ein Tragglied seine vorgesehene Position verlassen hat, was auf Fundamentsetzung oder Überlastung hindeuten kann. Wassereinbruch betrifft aktive Feuchtigkeitsinfiltration durch Fugen, Risse oder versagende Abdichtungsmembranen. Lockere oder ungesicherte Anbauteile umfassen Geländer, Brüstungen, Fahrzeugbarrieren und jedes angebrachte Element, das seine Verankerung verloren hat. Für jeden SREM- oder UNSAFE-Befund muss der QPSI auch eine wahrscheinliche Ursache aus sieben Optionen benennen: Wasserinfiltration, Chloridangriff/Salze, Frost-Tau-Wechsel, Überlastung, Aufprallschaden oder mangelnde Instandhaltung. Diese ursächliche Zuordnung hilft Gebäudeeigentümern, das Grundproblem anzugehen, anstatt wiederholt Symptome zu beheben.

Das Feld Sanierungsempfehlung bietet sechs Handlungsstufen von keiner Maßnahme bis zur sofortigen Reparatur oder Installation von Notstützungen. Jede Empfehlung ist an eine Reparaturfrist gebunden. Für SREM-Zustände muss die Frist innerhalb von ein bis sechs Jahren nach der Bewertung liegen. Für UNSAFE-Zustände muss die Frist innerhalb eines Jahres liegen. Der QPSI gibt auch an, ob öffentlicher Schutz erforderlich ist—was die Installation von Gehwegüberdachungen, Netzen, Zäunen oder anderen physischen Barrieren zum Schutz von Fußgängern und Fahrzeugen in der Umgebung auslöst.

Eines der markantesten Merkmale des NYC PIPS-Programms ist die 10%-Pflicht zur physischen Untersuchung. Der QPSI muss mindestens 10% jedes Strukturelementtyps in der Parkstruktur physisch untersuchen — nicht nur visuell beobachten. Physische Untersuchung umfasst Techniken wie Kettenschleifen über Geschossdecken zur Erkennung von Delamination, Hammerklopfen an Stützen und Trägern zur Identifizierung von Hohlräumen unter der Oberfläche und Nahbereichsinspektion von Verbindungen und Schweißnähten. Diese Anforderung geht über die typische visuelle Begehung vieler Strukturinspektionsprogramme hinaus und kommt der Gründlichkeit von Brückeninspektionsprotokollen nahe.

Der 10%-Schwellenwert gilt pro Elementtyp, nicht pro Elementkategorie. Wenn eine Parkstruktur 200 Stützen enthält, muss der QPSI mindestens 20 davon physisch untersuchen. Bei 50 Trägern müssen mindestens 5 abgeklopft oder eingehend inspiziert werden. Der Inspektor erfasst jedes untersuchte Element im Befund- und Mängelprotokoll, einschließlich als SAFE bewerteter Elemente. Dies schafft einen prüfbaren Nachweis, dass der Stichprobenschwellenwert eingehalten wurde. Das DOB kann die Einhaltung überprüfen, indem es die Protokolleinträge gegen die Gesamtelementzahl abgleicht.

Die Stichprobenstrategie ist nicht zufällig — erfahrene QPSIs konzentrieren sich auf besonders verschlechterungsgefährdete Bereiche. Bei Betonstrukturen bedeutet dies den Fokus auf die unterste Ebene (wo sich Drainagewasser sammelt), Bereiche nahe Dehnungsfugen (wo die Abdichtung typischerweise zuerst versagt) und Zonen direkt unter der obersten Ebene (die die meiste Salzbelastung durch Fahrzeugreifen erhält). Das digitale Formular erfasst dies über das Feld Standort/Rasterreferenz, das Inspektoren erlaubt, Tragwerksrasterlinien zu referenzieren (z.B. "Ebene 2, Stützenreihe A-4"), sodass nachfolgende Inspektionszyklen Zustände an denselben Standorten vergleichen können. Dieser systematische Ansatz ermöglicht Trendanalysen über die sechsjährigen Meldezyklen.

Für ein verwandtes Strukturinspektionsprogramm mit ähnlicher Element-für-Element-Bewertung siehe den FHWA NBIS/SNBI Brückeninspektionsstandard.

NYC Local Law 126 teilt den sechsjährigen Inspektionszyklus in drei Teilzyklen (A, B und C) auf, die jeweils bestimmte Community Districts über die fünf Stadtbezirke abdecken. Dieser gestaffelte Zeitplan verhindert, dass alle Parkstrukturen gleichzeitig inspiziert werden müssen, und verteilt die Arbeitslast auf den QPSI-Berufsstand. Das DOB veröffentlicht die Teilzyklus-Zuordnungen und Meldefristen auf dem DOB NOW: Safety-Portal. Gebäudeeigentümer, die nicht fristgerecht melden, müssen mit Verstößen und möglichen Strafen rechnen. Für als UNSAFE klassifizierte Strukturen muss der QPSI das DOB sofort benachrichtigen — am selben Geschäftstag, an dem der unsichere Zustand entdeckt wird — sowohl über einen 311-Anruf als auch über eine Meldung im DOB NOW-Portal.

Der Abschnitt Abschlussklassifizierung und Bescheinigung des Formulars verlangt vom QPSI die Bestätigung mehrerer Compliance-Elemente. Die 10%-Inspektionsverifizierung bestätigt, dass der Schwellenwert für die physische Untersuchung eingehalten wurde. Das Feld Sofortige Benachrichtigung bestätigt attestiert, dass DOB und Gebäudeeigentümer am Entdeckungstag über unsichere Zustände informiert wurden. Das Feld Stabilitätsanalyse erforderlich gibt an, ob der QPSI eine formale Stabilitätsanalyse für notwendig hält — typischerweise ausgelöst, wenn SREM- oder UNSAFE-Zustände primäre Tragwerksbauteile betreffen. Die QPSI-Unterschrift liefert das Berufssiegel und die digitale Signatur, die für die rechtliche Wirksamkeit des Berichts erforderlich sind.

SREM-Zustände erzeugen eine jährliche Beobachtungs-Checkliste, ein sekundäres Dokument, das Gebäudeeigentümer zwischen den Inspektionszyklen führen müssen. Diese Checkliste verlangt eine jährliche Überprüfung, dass sich SREM-Zustände nicht verschlechtert haben und geplante Reparaturen termingerecht voranschreiten. Der Checklisten-Mechanismus schafft eine kontinuierliche Überwachungspflicht, die das PIPS-Programm über ein einzelnes Inspektionsereignis hinaus zu einem laufenden Instandhaltungs-Verantwortungsrahmen erweitert.

Für vollständige Meldeanweisungen und Teilzyklus-Zeitpläne siehe die NYC DOB PIPS-Informationsseite. Der maßgebliche Regeltext ist veröffentlicht in 1 RCNY §103-13 (NYC Rules).
