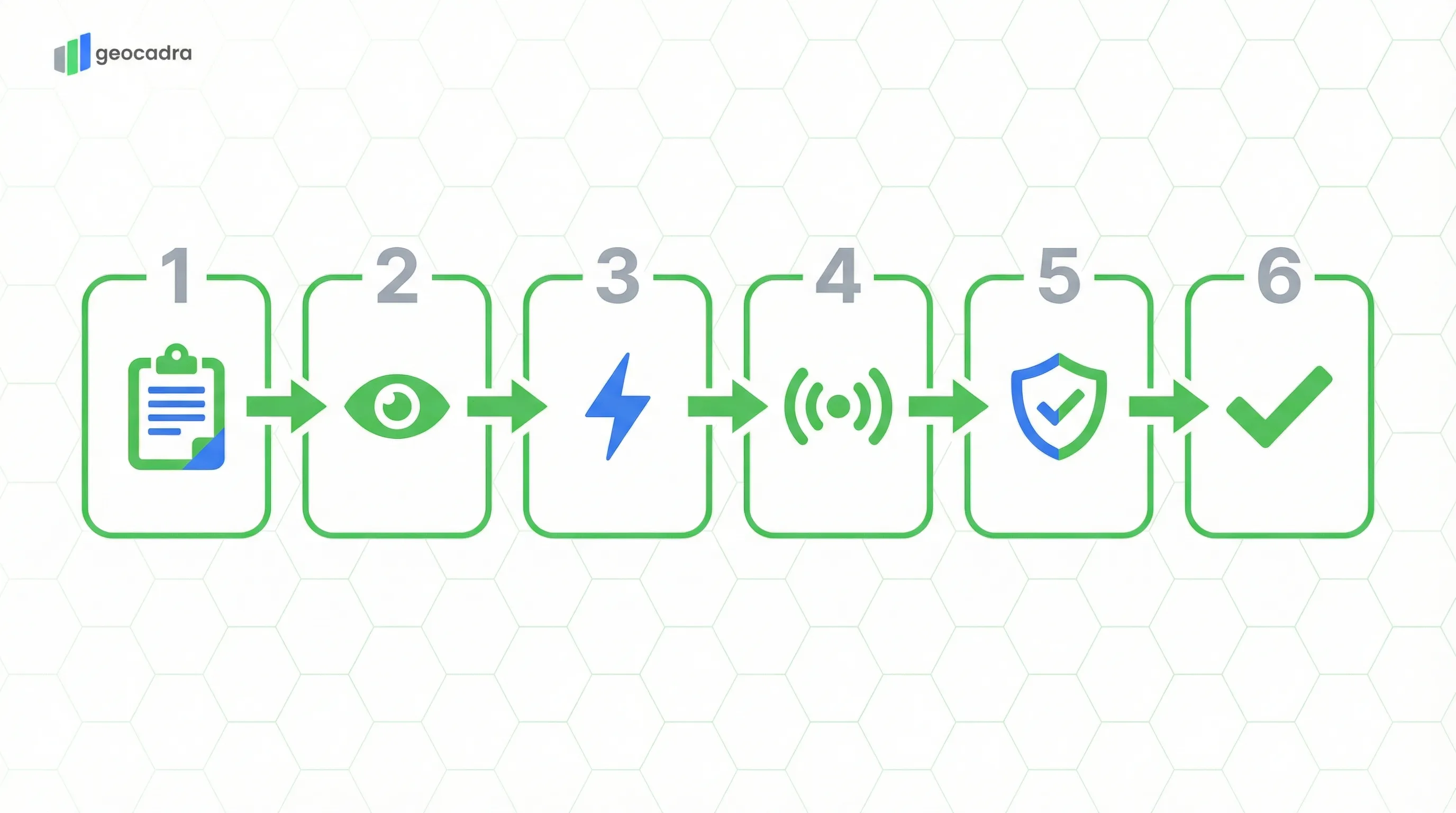

Eine IEC-61851-Ladestationsinspektion folgt einer definierten Abfolge, die die logischen Abhängigkeiten zwischen den Tests widerspiegelt. Der Prüfer beginnt mit der Stationsidentifikation und erfasst die EVSE-ID, den Hersteller, das Modell, den Steckertyp, die Nennspannung und den Nennstrom sowie — entscheidend — das Erdungssystem der Einspeisung. Der Erdungssystemtyp (TN-S, TN-C-S, TT oder IT) bestimmt, welche Schutzmaßnahmen nachgelagert gelten: Eine TN-C-S-Versorgung (PME) erfordert beispielsweise zusätzliche Schutzmaßnahmen wie einen Erder, Spannungsüberwachung oder ein Open-PEN-Erkennungsgerät, um das Risiko zu mindern, dass ein verlorener Neutralleiter das Ladestationsgehäuse auf gefährliche Spannungen bringt.

Der zweite Schritt ist die Sichtprüfung, die Gehäusezustand, IP-Schutzart-Integrität, Stecker- und Kabelzustand, Montagehöhe, Belüftung, Anfahrschutzbarrieren und Beschriftung umfasst. Jeder Prüfpunkt erhält eine Bestanden-, Nicht-bestanden- oder Nicht-zutreffend-Klassifizierung. Fotografische Dokumentation ist Pflicht — ein Weitwinkel-Installationsfoto wird immer benötigt, und Mängelfotosnwerden für jeden nicht bestandenen Punkt aufgenommen. Die Sichtprüfung muss vor allen elektrischen Tests abgeschlossen sein, da physische Schäden die Sicherheit nachfolgender Prüfungen unter Spannung beeinträchtigen können.

Die Schritte drei bis fünf umfassen die Phase der elektrischen und funktionalen Prüfung, die mit einem Multifunktionstester (MFT) mit EVSE-Adapter durchgeführt wird, der ein angeschlossenes Fahrzeug simuliert. Der Adapter ermöglicht es dem Tester, mit dem Control-Pilot-Kreis des Ladegeräts zu interagieren, ohne dass ein echtes Fahrzeug vorhanden ist. Jeder Ladepunkt der Station wird einzeln geprüft — ein Doppelsteckdosen-Standfuß erfordert die vollständige Testfolge zweimal. Der letzte Schritt ist die Erklärung, bei der der Prüfer ein Gesamtergebnis Zufriedenstellend oder Nicht zufriedenstellend vergibt, erforderliche Abhilfemaßnahmen dokumentiert, den nächsten Inspektionstermin festlegt und den Bericht unterzeichnet.

IEC 61851 erfordert vier grundlegende elektrische Messungen an jedem Ladepunkt, jeweils mit definiertem Bestanden/Nicht-bestanden-Schwellenwert. Die Durchgängigkeit des Schutzleiters (PE) wird zuerst geprüft, mit einem maximal zulässigen Widerstand von 0,5 Ohm. Diese Messung bestätigt, dass der Schutzerdungspfad vom Ladestecker zurück zur Haupterdungsklemme ununterbrochen und niederohmig ist — wesentlich, weil der PE-Leiter der primäre Pfad für Fehlerstrom ist, um die Schutzeinrichtung auszulösen. Im digitalen Formular erfasst der Prüfer den PE-Durchgängigkeitswert in Ohm für jede Steckdose.

Der Isolationswiderstand wird bei 500V DC zwischen aktiven Leitern und Erde geprüft. Der Mindestwert beträgt 1,0 Megaohm. Werte unterhalb dieses Schwellenwerts deuten auf degradierte Isolierung hin, die Leckstrom über den PE-Leiter fließen lassen könnte, was ein Schlagrisiko schafft und möglicherweise den RCD daran hindert, zwischen einem echten Fehler und Hintergrund-Leckstrom zu unterscheiden. Der Test muss bei vom Netz getrenntem Ladegerät durchgeführt werden, um Schäden an empfindlicher Elektronik im EVSE zu vermeiden.

Die Polaritätsprüfung bestätigt, dass Phase und Neutralleiter korrekt angeschlossen sind — eine vertauschte Polarität würde bedeuten, dass die interne Schaltung des Ladegeräts auf dem Neutralleiter statt auf der Phase arbeitet und unter Spannung stehende Komponenten in einem Zustand belässt, den der Benutzer als spannungsfrei annehmen könnte. Die Schleifenimpedanz (Zs) ist die Gesamtimpedanz des Fehlerpfads vom Prüfpunkt zurück zum Versorgungstransformator. Der maximal zulässige Zs-Wert hängt von der Nennleistung der Überstromschutzeinrichtung ab: Ein 32A-Leitungsschutzschalter Typ B erfordert einen Zs unter 1,37 Ohm, um sicherzustellen, dass die Einrichtung innerhalb der vorgeschriebenen Abschaltzeit auslöst. Der Prüfer erfasst den Zs-Wert in Ohm und vergleicht ihn mit dem Schwellenwert für die installierte Überstromschutzeinrichtung.

Der Control-Pilot-Kreis (CP) ist das, was IEC 61851 grundlegend von einer Standard-Steckdose unterscheidet. Es ist eine dedizierte Signalleitung zwischen Ladestation und Fahrzeug, die ein 1-kHz-PWM-Signal (Pulsweitenmodulation) überträgt. Das Tastverhältnis dieses PWM-Signals kommuniziert dem Fahrzeug den maximal verfügbaren Strom, während der Spannungspegel den aktuellen Verbindungsstatus anzeigt. Dieses Handshake-Protokoll stellt sicher, dass Energie niemals geliefert wird, bevor sowohl Fahrzeug als auch Station die Bereitschaft bestätigt haben, und dass das Laden sofort stoppt, wenn die Verbindung unterbrochen wird.

IEC 61851 definiert sechs Control-Pilot-Zustände, die jeweils einer bestimmten Gleichspannung auf der CP-Leitung entsprechen. Zustand A (+12V DC) zeigt Bereitschaft an — kein Fahrzeug ist angeschlossen und die Station ist im Leerlauf. Wenn ein Fahrzeug eingesteckt wird, fällt die CP-Spannung auf Zustand B (+9V PWM), was anzeigt, dass ein Fahrzeug erkannt wurde, aber noch nicht bereit ist, Energie aufzunehmen. Der Stecker verriegelt sich mechanisch an diesem Punkt. Wenn das Fahrzeug Bereitschaft signalisiert, fällt die Spannung weiter auf Zustand C (+6V PWM), und die Station schaltet die Leistungskontakte ein, um den Ladevorgang zu beginnen. Zustand D (+3V PWM) ist selten und zeigt an, dass Belüftung erforderlich ist — historisch für Blei-Säure-Batterien in geschlossenen Räumen. Zustand E (0V) signalisiert einen Fehlerzustand ohne verfügbare Energie, und Zustand F (-12V) zeigt einen Pilotleitungsfehler an.

Während der Inspektion simuliert der EVSE-Adapter ein Fahrzeug, indem er die korrekten Widerstandswerte auf der CP-Leitung präsentiert, um das Ladegerät durch die Zustände A, B und C zu führen. Der Prüfer misst die tatsächliche CP-Spannung in jedem Zustand und erfasst die Werte. Das Formular erfasst die CP-Spannung Zustand B mit einem Zielwert von 9V und die CP-Spannung Zustand C mit einem Zielwert von 6V, jeweils mit einer zulässigen Toleranz von plus/minus 1V. Ein Ladegerät, das 7,5V in Zustand B oder 4,8V in Zustand C erzeugt, hat einen degradierten Pilotkreis, der zu intermittierenden Ladeausfällen führen oder Fahrzeuge daran hindern könnte, eine Sitzung zu starten. Die Prüfung der mechanischen Verriegelung bestätigt, dass der Stecker beim Eintritt in Zustand B verriegelt — eine fehlgeschlagene Verriegelung bedeutet, dass das Kabel unter Last entfernt werden kann, was eine Lichtbogengefahr darstellt.

EV-Ladeinstallationen haben strengere Erdungs- und RCD-Anforderungen als Standard-Haushaltssteckdosen, da das leitfähige Fahrgestell des Fahrzeugs während des Ladens direkt mit dem Schutzleiter verbunden ist. Ein Fehler auf der Versorgungsseite — insbesondere ein verlorener Neutralleiter in einem TN-C-S-System (PME) — könnte den PE-Leiter auf eine gefährliche Spannung anheben, die dann direkt auf die Fahrzeugkarosserie übertragen würde. Deshalb schreibt BS 7671 Abschnitt 722.411.4.1 zusätzliche Schutzmaßnahmen für TN-C-S-Versorgungen vor: einen Erder, der einen unabhängigen Erdungspfad bietet, eine kontinuierliche Spannungsüberwachung, die die Versorgung bei Neutralleiterverlust abschaltet, oder ein Open-PEN-Erkennungsgerät. Im Inspektionsformular wählt der Prüfer zunächst das Erdungssystem aus vier Optionen (TN-S, TN-C-S, TT, IT), und wenn TN-C-S ausgewählt wird, wird das Feld PME-Schutzmaßnahme mit den Optionen Erder, Spannungsüberwachung und Open-PEN-Erkennungsgerät aktiv.

Der RCD-Schutz (Fehlerstromschutzeinrichtung) für das EV-Laden ist besonders anspruchsvoll, da Elektrofahrzeuge Gleichstrom-Fehlerströme erzeugen können, die herkömmliche RCDs vom Typ AC und Typ A „blenden". IEC 61851 und BS 7671 erfordern entweder einen RCD Typ B (der Wechselstrom-, pulsierende Gleichstrom- und glatte Gleichstrom-Fehlerströme erkennt) oder eine Kombination aus einem RCD Typ A mit einem RDC-DD (Gleichstrom-Fehlerstromerkennungsgerät), das bei 6 mA DC auslöst. Das RDC-DD ist oft in das EVSE selbst integriert statt als separates Gerät in der Verteilung installiert. Während der Inspektion wird die RCD-Auslösezeit sowohl bei 1x Nennfehlerstrom (maximal 300 ms) als auch optional bei 5x Nennfehlerstrom (maximal 40 ms) gemessen. Das RDC-DD wird separat mit einem 6-mA-DC-Teststrom geprüft.

Die Wechselwirkung zwischen Erdungssystem und RCD-Konfiguration erzeugt mehrere Inspektionsszenarien. Ein TT-Erdungssystem mit einem RCD Typ B ist die einfachste konforme Konfiguration. Ein TN-C-S-System mit Erder und RCD Typ A plus integriertem RDC-DD ist die häufigste britische Installation. Ein TN-S-System erfordert keine zusätzlichen PME-Schutzmaßnahmen, benötigt aber dennoch eine Gleichstrom-Fehlerstromdetektion. Der Prüfer muss nicht nur verifizieren, dass die einzelnen Komponenten vorhanden sind, sondern dass die Kombination für das verwendete Erdungssystem korrekt ist.

Detaillierte RCD-Anforderungen für EV-Ladeinstallationen sind spezifiziert in BS 7671 Abschnitt 722 (IET Errichtungsbestimmungen).

Die Sichtprüfungsphase einer IEC-61851-Bewertung umfasst den physischen Zustand des EVSE-Gehäuses und seiner unmittelbaren Umgebung. Die Gehäusezustandsprüfung verifiziert, dass das Gehäuse keine Risse, UV-Degradation oder Aufprallschäden aufweist, die die IP-Schutzart (Ingress Protection) beeinträchtigen könnten. Eine im Freien installierte Ladestation muss mindestens IP44-Schutz aufweisen — das heißt, sie ist gegen feste Gegenstände größer als 1 mm und gegen Spritzwasser aus jeder Richtung geschützt. Jede sichtbare Lücke in der Gehäuseabdichtung, eine fehlende Dichtung oder eine gerissene Abdeckung führt zu einem Nicht-bestanden für diesen Punkt.

Der Anfahrschutz bewertet, ob physische Barrieren wie Poller oder Radstopps vorhanden sind, wo die Ladestation einem Fahrzeugaufprall ausgesetzt ist. Eine wandmontierte Einheit in einer Parkbucht ohne Bordstein oder Poller zwischen Parkplatz und Ladegerät ist ein häufiger Mangelpunkt. Die Prüfung von Beschriftung und Beschilderung bestätigt, dass alle erforderlichen Markierungen vorhanden und lesbar sind: die EVSE-Kennnummer, elektrische Warnhinweise, Notfallkontaktinformationen und Bedienungsanleitungen. Verblasste oder fehlende Beschriftungen werden als Nicht-bestanden eingestuft, selbst wenn die Station ansonsten funktionsfähig ist, da sie ein Informationssicherheitsrisiko in Notfallsituationen darstellen.

Für jede Sichtprüfung ist eine fotografische Dokumentation Pflicht. Der Prüfer erfasst ein Weitwinkelfoto, das die gesamte Installation im Kontext zeigt — die Ladestation, ihre Befestigung, umgebende Barrieren und den Zugangsweg. Wenn ein Sichtprüfungspunkt zu einem Nicht-bestanden führt, sind zusätzliche Nahaufnahmen des Mangels erforderlich. Diese Fotos werden Teil der dauerhaften Inspektionsakte und dienen als Nachweis für die Mangelverfolgung. Alle Normen-Inspektionsseiten sind aufgelistet in der Normenbibliothek.
