Die britische Norm zur Inspektion und Zertifizierung der Sicherheit elektrischer Verkabelungsinstallationen in Beleuchtungsanlagen.

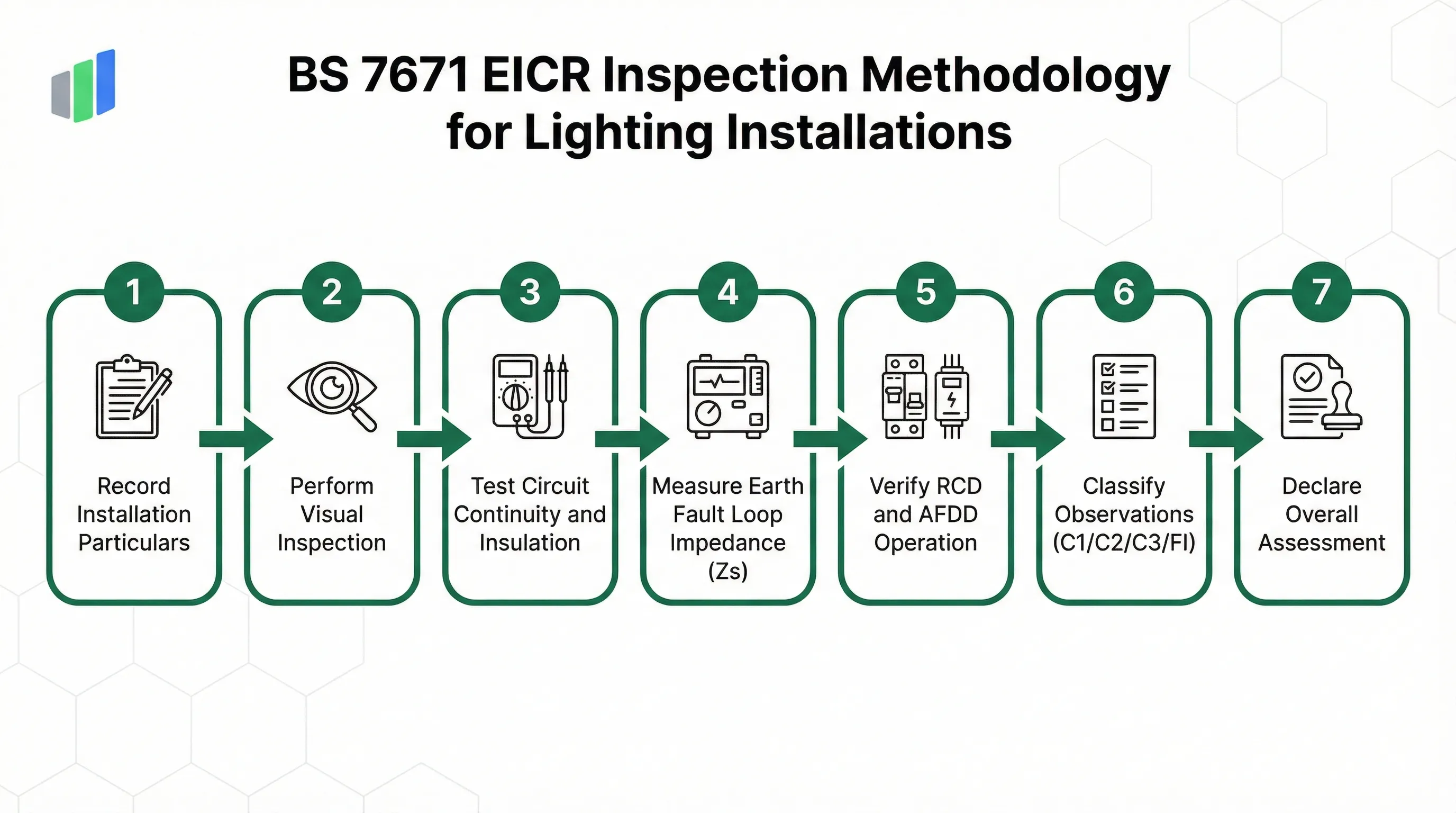

Der erste Abschnitt eines BS 7671 Electrical Installation Condition Report erfasst die Installationsangaben und Versorgungsmerkmale, die die zu bewertende elektrische Umgebung definieren. Das Feld Reason for Report dokumentiert den Zweck der Inspektion, der von einer Vermieter-Sicherheitspruefung gemaess den Electrical Safety Standards in the Private Rented Sector Regulations 2020 bis zu einer Nutzerwechsel-Bewertung oder periodischen Wartungspruefung reichen kann. Das geschaetzte Alter der Verkabelung liefert wichtigen Kontext fuer den Inspektor. Verkabelungssysteme, die vor der weit verbreiteten Einfuehrung von PVC/PVC-Kabeln und modernem RCD-Schutz installiert wurden, tragen ein inherent hoeheres Risikoprofil und erfordern typischerweise eine detailliertere Pruefung waehrend der Sichtinspektion.

Das Feld Earthing Arrangement ist einer der bedeutendsten Eintraege des gesamten Berichts. BS 7671 erkennt vier Erdungssystemtypen an: TN-C-S (auch bekannt als PME oder Protective Multiple Earthing), TN-S (separate Neutral- und Erdleiter von der Versorgung), TT (wobei die Installation eine eigene Erdelektrode bereitstellt) und IT (isolierte Erde, fuer spezielle Anwendungen). Der Erdungstyp bestimmt direkt die maximal zulaessigen Abschaltzeiten, die erforderlichen Fehlerschleifenimpedanzwerte und ob zusaetzlicher RCD-Schutz obligatorisch ist. TT-Systeme erfordern beispielsweise immer RCD-Schutz, da die Fehlerschleifenimpedanz typischerweise zu hoch fuer Ueberstromschutzeinrichtungen allein ist.

Die Externe Fehlerschleifenimpedanz (Ze) wird am Ursprung der Installation gemessen und repraesentiert die Impedanz des Versorgungserdpfades zurueck zum Transformator. Dieser Wert, kombiniert mit dem Leiterwiderstand (R1+R2), ergibt die Gesamt-Fehlerschleifenimpedanz (Zs) fuer jeden Stromkreis. Wenn Zs den maximal zulaessigen Wert fuer die Schutzeinrichtung ueberschreitet, kann der Stromkreis die Abschaltung innerhalb von 0,4 Sekunden fuer Endstromkreise nicht gewaehrleisten. Die Main-Bonding-Felder bestaetigen, ob Potentialausgleichsleiter an metallische Versorgungsleitungen fuer Wasser, Gas und Baustahl angeschlossen sind.

Fuer Aussenbeleuchtungs-Mastinspektionen, die ebenfalls BS 7671 Erdungsanforderungen referenzieren, siehe den ILP GN22 ATOMS Standard.

Der Inspektionsplan ist eine strukturierte visuelle Checkliste gemaess BS 7671 Appendix 6. Jeder Punkt erhaelt eine Klassifizierung als Satisfactory, Unsatisfactory, Not Applicable oder Limitation (LIM). Eine Unsatisfactory-Markierung loest einen obligatorischen Beobachtungseintrag in Abschnitt 4 aus, der sicherstellt, dass jeder visuelle Mangel formal mit einem Klassifizierungscode dokumentiert wird. Die sechs Pruefgruppen im digitalen Formular decken den vollstaendigen Weg der elektrischen Energie vom Versorgungsanschluss bis zu den Endgeraeten ab.

Intake Equipment umfasst den Zustand des Versorgungskabels, des Hausanschlusses, des Zaehlers und des Trenners. Protection Methods bewerten, ob Basisschutz (Isolierung spannungsfuehrender Teile, Barrieren, Gehaeuse) und Fehlerschutz (automatische Abschaltung der Versorgung) angemessen sind. Diese Gruppe umfasst nun auch die Ueberpruefung des Zusatzschutzes durch 30mA-RCDs fuer alle Steckdosen bis 32A und fuer Kabel in Waenden in einer Tiefe von weniger als 50mm. Distribution Equipment untersucht die Verteilereinheit selbst, einschliesslich Arbeitsraumeignung, Gehaeusezustand, IP-Schutzart und korrekter Kennzeichnung.

Die Gruppe Circuits and Cables ueberprueft Leiterkennzeichnung, Kabelbefestigung und physischen Zustand. Inspektoren suchen nach Anzeichen mechanischer Beschaedigung, thermischer Degradierung durch Ueberlastung und Kabelfuehrungen, die die Sicherheitszonen gemaess BS 7671 Abschnitt 522 verletzen. Die Accessories-Gruppe deckt Schalter, Steckdosen und Beleuchtungspunkte auf Schaeden, korrekte Polaritaet und sichere Befestigung ab. Die Gruppe Special Locations behandelt Bereiche mit erhoehtem Risiko wie Badezimmer, in denen die Zoneneinhaltung gemaess BS 7671 Abschnitt 701 geprueft werden muss, sowie Aussenbeleuchtungsinstallationen.

Fuer barrierefreie Elektroinstallationspruefungen in Gebaeuden bietet der DIN 18040 Barrierefreiheits-Standard ergaenzende Orientierung.

Der Plan der Stromkreisdetails und Pruefergebnisse ist der technisch intensivste Abschnitt des EICR. Fuer jeden Stromkreis erfasst der Inspektor die Stromkreisreferenz, eine Beschreibung (z.B. "Erdgeschoss Beleuchtung"), den Typ und die Nenngroesse der Ueberstromschutzeinrichtung (OCPD) sowie den Leiterquerschnitt. BS 7671 erkennt vier Haupt-OCPD-Typen fuer Beleuchtungskreise an: MCB Typ B (Standard-Ausloesekurve), MCB Typ C (hoehere Einschaltstromtoleranz), BS88-Sicherungen (Hochleistungssicherungen) und RCBOs (kombinierter Ueberstrom- und Fehlerstromschutz). Der Leiterquerschnitt fuer Beleuchtungskreise in Wohnanlagen betraegt typischerweise 1,0 mm² oder 1,5 mm².

Das Instrumenten-Messprogramm liefert mehrere kritische Messwerte. Der R1+R2-Durchgangstest misst den kombinierten Widerstand des Aussenleiters und des Schutzleiters vom Verteiler bis zum entferntesten Punkt. Dieser Wert, addiert zu Ze, ergibt die Gesamt-Fehlerschleifenimpedanz Zs fuer diesen Stromkreis. Der maximal zulaessige Zs haengt vom OCPD-Typ und der Nenngroesse ab. Fuer einen 6A Typ B MCB gibt BS 7671 Tabelle 41.3 einen maximalen Zs von 7,67 Ohm bei Umgebungstemperatur an, reduziert auf ca. 6,13 Ohm unter Beruecksichtigung der Leitererwaermung im Fehlerfall.

Der Isolationswiderstand (IR) wird zwischen spannungsfuehrenden Leitern und Erde mit einem 500V-DC-Pruefinstrument gemessen. Der minimal akzeptable Wert fuer Stromkreise bis 500V betraegt 1,0 Megohm, obwohl bei intakten Installationen Werte ueber 2 Megohm erwartet werden. Ein Wert unter 1,0 Megohm zeigt Isolationsabbau an. Der RCD-Ausloesezeit-Test ueberprueft, ob die Fehlerstrom-Schutzeinrichtung innerhalb von 300 Millisekunden bei Nennfehlerstrom ausloest. Das AFDD-Status-Feld, eingefuehrt mit Amendment 2, erfasst, ob ein Fehlerlichtbogen-Schutzgeraet eingebaut und funktionsfaehig ist.

Das BS 7671 Beobachtungsklassifizierungssystem uebersetzt einzelne Inspektionsbefunde in umsetzbare Ergebnisse. Im Gegensatz zu bewerteten Zustandserfassungsnormen, die eine numerische Note erzeugen, verwendet BS 7671 ein kategoriales Codesystem, bei dem der schwerwiegendste Code einer einzelnen Beobachtung das gesamte Berichtsergebnis bestimmt. Eine einzige C1-Beobachtung macht die gesamte Installation Unsatisfactory, unabhaengig davon, wie viele andere Punkte Satisfactory sind. Diese binaere Logik spiegelt die sicherheitskritische Natur elektrischer Installationen wider.

Code C1 (Danger Present) zeigt an, dass ein Verletzungsrisiko besteht und sofortige Abhilfemassnahmen erforderlich sind. Der Inspektor, der einen C1-Mangel entdeckt, ist verpflichtet, den Auftraggeber sofort zu informieren und die Situation nach Moeglichkeit zu sichern. Typische C1-Beobachtungen umfassen freiliegende spannungsfuehrende Leiter und fehlende Erdungsverbindungen. Code C2 (Potentially Dangerous) zeigt eine Gefaehrdung an, die zwar keine unmittelbare Gefahr darstellt, aber bei Nichtbehandlung gefaehrlich wird. Ueberbelastete Stromkreise und fehlender RCD-Schutz sind haeufige C2-Befunde.

Code FI (Further Investigation) wird zugewiesen, wenn der Inspektor ein potenzielles Problem identifiziert, das ohne zusaetzliche Arbeiten nicht vollstaendig bewertet werden kann. FI hat das gleiche Gewicht wie C1 und C2 bei der Gesamtbewertung: Jede FI-Beobachtung macht den Bericht Unsatisfactory. Code C3 (Improvement Recommended) zeigt Nichteinhaltung der aktuellen BS 7671-Ausgabe an, die keine Gefahr darstellt. Aeltere Installationen koennen legitimerweise C3-Punkte aufweisen. Entscheidend ist, dass C3-Beobachtungen den Bericht nicht Unsatisfactory machen.

Die wirkungsvollste Aenderung in BS 7671 Amendment 2 fuer EICR-Inspektionen ist die Vereinfachung der RCD-Pruefanforderungen. Fruehere Ausgaben erforderten zwei Testspalten: eine fuer die Ausloesezeit bei einfachem Nennfehlerstrom (1x IΔn) und eine bei fuenffachem (5x IΔn). Amendment 2 entfernt die obligatorische 5x-Spalte. Die Wirksamkeit des RCD wird nun mit einem einzigen Test bei 1x IΔn ueberprueft, wobei die maximale Ausloesezeit 300 Millisekunden betraegt. Diese Aenderung reduziert die Pruefzeit pro Stromkreis und vereinfacht die digitale Formularstruktur.

Amendment 2 formalisiert auch die Anforderung einer AFDD-Spalte (Arc Fault Detection Device) in den Pruefergebnissen. AFDDs erkennen gefaehrliche Lichtbogenfehler durch beschaedigte Verkabelung, lose Verbindungen oder Isolationsabbau. Waehrend BS 7671 AFDDs fuer bestimmte Hochrisiko-Standorte empfiehlt, darunter Einpersonenwohnungen mit Schlafmoeglichkeit und Standorte mit erheblichem Brandrisiko, sind sie nicht universell vorgeschrieben. Das EICR-Formular erfasst den AFDD-Status als Pass, Fail oder N/A.

Die dritte wesentliche Aenderung betrifft Prosumer-Installationen im neuen Teil 8 von BS 7671. Prosumer-Installationen umfassen Photovoltaikanlagen, Batteriespeichersysteme und andere dezentrale Erzeugungsanlagen. Fuer Beleuchtungsinspektionen in Gebaeuden mit Prosumer-Installationen muss der Inspektor pruefen, ob dedizierte Erdungsanordnungen fuer die Erzeugungsanlage bestehen und ob das Umschalten zwischen Netzversorgung und lokaler Erzeugung keine Rueckspeisungsgefahren erzeugt.
