Das US-amerikanische risikobasierte Rahmenwerk fuer Stuetzwandzustands- und Konsequenzbewertung im Geotechnical Asset Management.

NCHRP Report 903 verwendet eine fuenfstufige Operations & Maintenance (O&M) Zustandsskala, die jede Bewertungsstufe einer spezifischen Managementmassnahme und Kostenschwelle zuordnet. Im Gegensatz zu traditionellen Brueckeninspektionsskalen, die neun oder mehr Punkte verwenden koennen, stellt dieses bewusst vereinfachte System sicher, dass jede Bewertung eine eindeutige betriebliche Bedeutung hat. Eine Bewertung von 1 (Gut/Neu) zeigt ein Bauwerk an, das keine Massnahmen erfordert, wobei die Behoerdenkosten bei null liegen und die Wahrscheinlichkeit eines Schadensereignisses unter einem Prozent liegt. Bewertung 2 (Geringer Verlust) beschreibt beilaeutige Wartungsbeduerfnisse unter $500 oder wenige Arbeitsstunden. Bewertung 3 (Ausreichend) identifiziert Erhaltungsbeduerfnisse mit klaren Reparaturanforderungen, typischerweise unter $5.000 jaehrlich oder bis zu einer Woche Arbeitsaufwand.

Der kritische Uebergang erfolgt bei Bewertung 4 (Schlecht), wo erhebliche Verschlechterung eine umfassende Sanierung mit potenziellen jaehrlichen Ausgaben bis zu $100.000 und regelmaessiger Personaleinbindung erfordert. Bewertung 5 (Versagt) signalisiert, dass das Bauwerk sofortige Korrekturmassnahmen erfordert, ausser Betrieb sein kann oder angrenzende Bauwerke wie Fahrbahnen zum Versagen bringt. Diese direkte Kopplung zwischen Feldbewertung und Behoerdenausgaben macht die O&M-Zustandsskala grundlegend anders als rein beschreibende Zustandsindizes. Jede Bewertung traegt explizite Kostenauswirkungen, die der GAM Planner zur Prognose des Budgetbedarfs ueber den Lebenszyklus nutzt. Im digitalen Formular waehlt der Inspektor den O&M-Zustand aus einem Dropdown fuer jeden Wandabschnitt. Wenn eine Wand eine erhebliche Laenge mit variablen Zustaenden umfasst, ermoeglicht die wiederholbare Segmentbewertung dem Inspektor, verschiedenen Abschnitten unterschiedliche Bewertungen zuzuweisen und so die heterogene Verschlechterung zu erfassen, die lange Stuetzwaende haeufig aufweisen.

Fuer Autobahnbruecken-Bauwerke, die unter einem aehnlichen US-Bundesrahmenwerk verwaltet werden, siehe den FHWA NBIS/SNBI Brueckeninspektionsstandard.

Ein bestimmendes Merkmal von NCHRP Report 903 ist die explizite Trennung von Zustand und Konsequenz. Traditionelle Stuetzwandinspektionen erfassen physische Maengel, fragen aber selten den Inspektor, was passieren wuerde, wenn die Wand tatsaechlich versagt. NCHRP 903 verlangt zwei unabhaengige Konsequenzbewertungen neben dem O&M-Zustand. Die Sicherheitskonsequenzskala reicht von 1 (Keine) bis 5 (Schwer/Moeglicher Todesfall). Eine zerfallende Wand in einem unbesiedelten Gebiet kann O&M-Zustand 4 (Schlecht) aber Sicherheitskonsequenz 1 (Keine) erhalten, waehrend eine Wand in besserem physischem Zustand ueber einem stark befahrenen Autobahnkorridor Sicherheitskonsequenz 5 rechtfertigen koennte, aufgrund des katastrophalen Potenzials eines Einsturzes auf den Verkehr. Diese kontextabhaengige Bewertung zwingt Inspektoren, die Umgebung des Bauwerks zu beruecksichtigen, anstatt sich ausschliesslich auf die Wand selbst zu konzentrieren.

Die Mobilitaetskonsequenzskala reicht ebenfalls von 1 (Keine) bis 5 (Strassensperrung). Bewertung 2 (Gering) zeigt geringfuegige Verlangsamung oder Standspur-Sperrung an, Bewertung 3 (Maessig) loest Fahrspursperrungs-Erwartungen aus, Bewertung 4 (Hoch) erwartet schwere Staus oder Mehrfach-Fahrspursperrungen, und Bewertung 5 bedeutet vollstaendige Routensperrung. Eine Stuetzwand an einer laendlichen Sackgasse erhaelt eine grundlegend andere Mobilitaetskonsequenzbehandlung als eine an einer Autobahn, selbst bei identischem physischem Zustand. Der GAM Planner multipliziert Zustandswahrscheinlichkeit mit Konsequenzschwere, um eine zusammengesetzte Risikobewertung zu erzeugen, die die Budgetpriorisierung steuert. So kann eine Behoerde objektiv begruenden, mehr Ressourcen fuer eine Wand mit maessigem Zustand aber katastrophalen Versagensfolgen bereitzustellen als fuer eine stark verschlechterte Wand an einem Standort mit geringen Konsequenzen. Im Formular sind beide Konsequenzfelder fuer jede Segmentbewertung erforderlich, um sicherzustellen, dass Risikodaten neben jeder Zustandsbewertung erfasst werden.

NCHRP Report 903 klassifiziert Stuetzwaende in neun Konstruktionstypen mit jeweils unterschiedlichem Tragverhalten, Versagensmechanismen und Wartungskostenprofilen. Mechanically Stabilized Earth (MSE) Waende verwenden Bewehrungsstreifen oder Geokunststoffe in verdichtetem Fuellmaterial, um eine gravitationsaehnliche Masse zu erzeugen. Ihre primaere Anfaelligkeit ist Bewehrungskorrosion, die von der Wandoberflaeche unsichtbar ist und sich erst durch ploetzliche Panelverschiebung manifestieren kann. Gravitationswaende aus Massenbeton oder Mauerwerk widerstehen Erddruck durch reines Gewicht und sind anfaellig fuer Kippen, Gleiten und Grundbruchversagen bei veraenderten Gruendungsbedingungen. Kragwaende, typischerweise aus Ortbeton, nutzen ein konstruktives Fundament zur Widerstandsleistung gegen seitlichen Erddruck und koennen Rissmuster aufweisen, die auf momentinduzierte Spannungen hindeuten.

Spundwaende aus Stahl oder Vinyl werden in den Boden gerammt und stuetzen sich auf die Einbindetiefe. Korrosion in marinen oder sauren Bodenumgebungen kann die Querschnittsdicke reduzieren und die Tragfaehigkeit beeintraechtigen. Traegerbohlenwaende kombinieren gerammte H-Profile mit horizontaler Holz-, Beton- oder Stahlverbauung und werden haeufig als temporaere Baugrubensicherung eingesetzt, die manchmal dauerhaft wird. Bodennagelwaende verwenden vermoertelte Zugelemente, die in die bestehende Bodenfront gebohrt werden. Gabionenwaende bestehen aus Drahtgitterkisten, gefuellt mit Steinen, die Flexibilitaet und Drainage bieten, aber anfaellig fuer Drahtkorrosion und Korbverformung sind. Kribbenwaende verwenden ineinandergreifende Fertigbetonteile oder Holzelemente, waehrend verankerte Waende vorgespannte Anker in stabilem Boden hinter der Wand nutzen. Das digitale Formular erfasst den Konstruktionstyp ueber ein Pflichtfeld, weil der GAM Planner verschiedenen Typen unterschiedliche Verschlechterungskurven und Kostenmodelle zuweist.

Fuer Stuetzwandinspektion nach dem deutschen DIN-Rahmenwerk siehe den DIN 1076 Wandinspektionsstandard.

Waehrend die O&M-Zustandsbewertung eine ganzheitliche Managementebenen-Einschaetzung liefert, erkennt NCHRP 903 die Notwendigkeit fuer Feldnachweise zur Begruendung dieser Bewertung an. Die Schadensliste im Formular organisiert beobachtbare Maengel in vier Kategorien, die mit den Versagensmechanismen von Stuetzwaenden uebereinstimmen. Globale Stabilitaetsschaeden umfassen Gleiten, Kippen oder Rotation und Gruendungssetzungen. Diese sind die kritischsten Befunde, da sie auf ein moegliches katastrophales Versagen des gesamten Wandsystems hinweisen. Jeder beobachtete globale Schaden korreliert typischerweise mit einem O&M-Zustand von 4 oder 5 und sollte eine sofortige Ingenieurpruefung ausloesen. Wandoberflaechenschaeden erfassen sichtbare Verschlechterung der Verkleidungselemente: Rissbildung, Abplatzung oder Delamination und Ausbeulung.

Entwaesserungsschaeden betreffen das Wassermanagementsystem, das fuer die Stuetzwandleistung wesentlich ist. Verstopfte oder blockierte Entwaesserungsoeffnungen und Drainagen erhoehen den hydrostatischen Druck hinter der Wand, was die haeufigste Ursache fuer Stuetzwandversagen ist. Wasseraustritt durch oder um die Wand kann auf versagte Abdichtung oder beschaedigte Fugendichtung hinweisen. Hinterfuellungsschaeden dokumentieren den Zustand der gestuetzten Bodenmasse: Erosion hinter der Wandoberflaeche kann die Gruendungsunterstuetzung untergraben, waehrend Setzungen der Hinterfuellungsoberflaeche auf interne Bodenmigration hindeuten. Das Multi-Select-Format ermoeglicht es Inspektoren, alle zutreffenden Schaeden fuer jeden Wandabschnitt anzukreuzen. Die Fotodokumentation wird neben der Schadensliste erfasst und liefert visuelle Nachweise fuer die Instandhaltungsplanung. Der Schalter Beschleunigte Verschlechterung ist ein kritisches Kennzeichnungsfeld, das den GAM Planner anweist, die Standard-Verschlechterungskurve anzupassen und die erwartete Restlebensdauer effektiv zu halbieren.

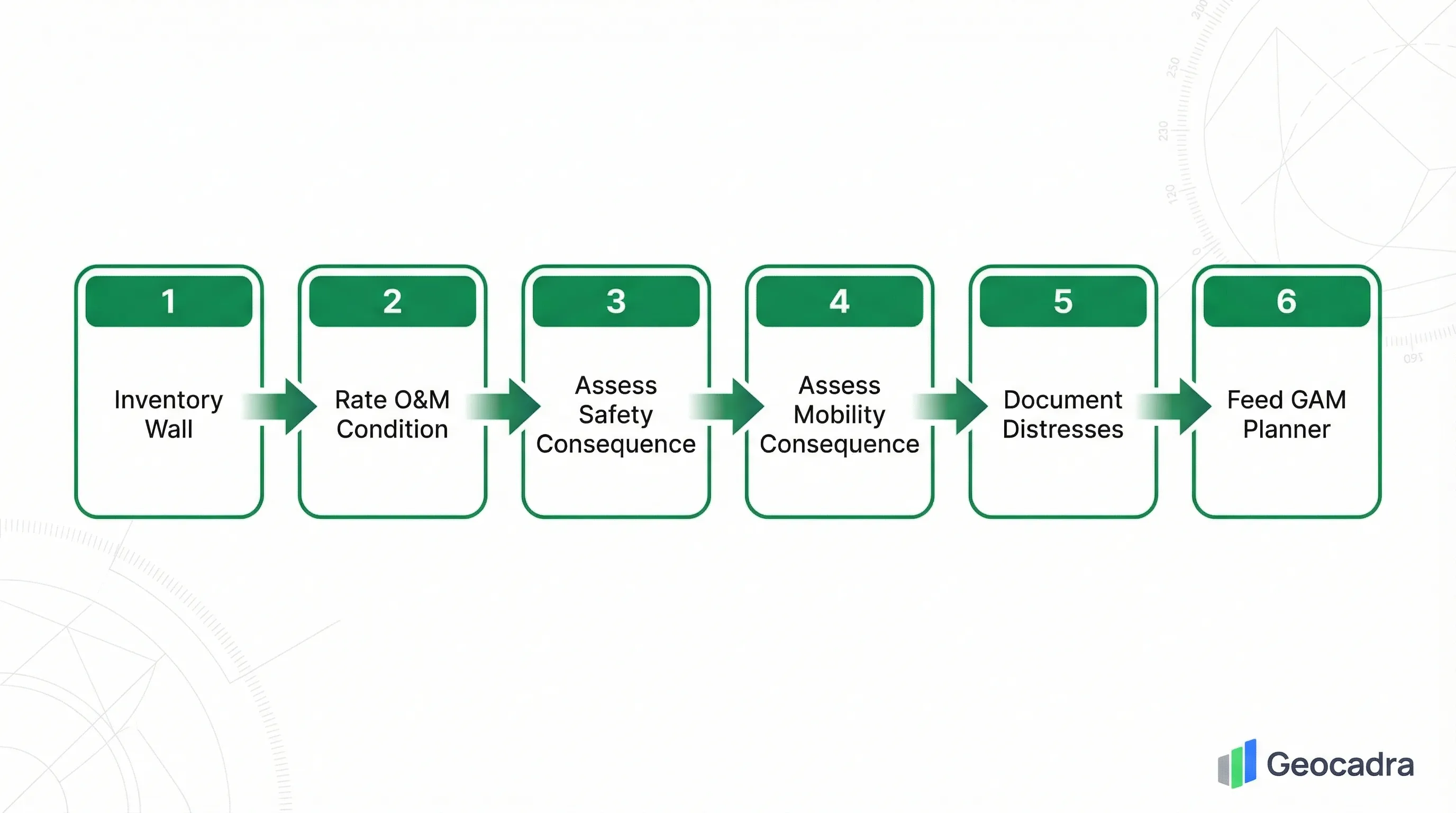

Was NCHRP Report 903 grundlegend von traditionellen Wandinspektionsstandards unterscheidet, ist, dass jedes Feld im Bewertungsformular als Eingabe fuer ein quantitatives Managementmodell konzipiert wurde. Der GAM Planner, als begleitende Excel-Arbeitsmappe mit dem Bericht verteilt, nimmt die Inventardaten, O&M-Zustandsbewertungen und Konsequenzwerte aus der Feldinspektion und verarbeitet sie durch probabilistische Verschlechterungsmodelle. Der Planner ordnet jeder Wand eine Position auf einer typspezifischen Verschlechterungskurve zu, basierend auf Konstruktionstyp, Alter und aktueller Zustandsbewertung. Beispielsweise wird eine MSE-Wand mit O&M-Zustand 3 und bekanntem Baujahr 2005 auf der MSE-Verschlechterungstrajektorie platziert, und der Planner prognostiziert, wann die Wand unter normalen und beschleunigten Verschlechterungsszenarien zu Zustand 4 und schliesslich Zustand 5 uebergehen wird.

Die Risikobewertung wird berechnet, indem die Wahrscheinlichkeit eines Schadensereignisses (abgeleitet aus der O&M-Zustandsbewertung) mit dem Maximum der Sicherheits- und Mobilitaetskonsequenzwerte multipliziert wird. Dieser zusammengesetzte Risikoscore steuert die Budgetzuweisung, indem alle Waende im Behoerdenportfolio von der hoechsten zur niedrigsten Risikoexposition sortiert werden. Behoerden koennen dann Optimierungsszenarien durchspielen: ob die Zuweisung von $2 Millionen zur Sanierung von zehn Waenden mit maessigem Risiko eine groessere Netzwerk-Risikoreduktion erzielt als die gleiche Summe fuer den Neubau von zwei Hochrisikowaenden. Das Kennzeichnungsfeld Beschleunigte Verschlechterung modifiziert die Trajektorie, komprimiert den Zeitrahmen zwischen Zustandsstufen und loest fruehere Interventionsempfehlungen aus. Das Inspektorempfehlungsfeld, in dem der Inspektor zwischen Beobachten, Routinewartung, Reparatur/Sanierung, Neubau oder Sofortige Sicherheitsmassnahme waehlt, bietet eine menschliche Urteilskontrolle gegenueber der Modellausgabe.
